电动V型对夹球阀阀内件
|
阀芯形式 |
带V型切口的球型阀芯 |
|
流量特性 |
近似等百分比 |
电动V型对夹球阀执行机构
|
执行器型号 |
DSR、3810R、DZW、HQ、PSQ |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
|
防护等级：相当IP65（或IP67）、隔爆标志：ExdⅡBT4、手操功能：手柄 |
|
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动V型对夹球阀主要性能指
|
公称通径 DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数KV |
32 |
46 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
|
允许压差（MPa） |
≤ 公称压力 |
|
动作范围 |
0～90° |
|
泄露量Q |
软密封VI级、硬密封IV级、符合ANSI B16.104标准 |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤0.8% |
|
可调范围 |
200：1 |
电动V型对夹球阀主要零件材料

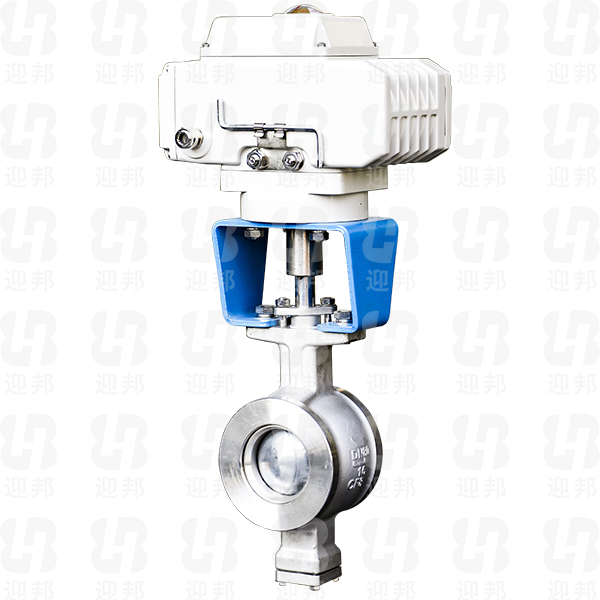

电动V型对夹球阀产品实物
|
1、2 |
底座、阀体 |
WCB、CF8、CF8M、CF3M |
 |
|
3 |
下轴套 |
铜/不锈钢 |
|
4 |
压圈 |
2Cr13、304、316、316L |
|
5 |
阀座 |
PTFE、PPL、不锈钢 |
|
6 |
V型球体 |
WCB、CF8、CF8M、CF3M （硬化处理） |
|
7 |
上阀轴 |
铜/不锈钢 |
|
8 |
阀杆 |
2Cr13、304、316、316L |
|
9 |
填料 |
V型聚四氟乙烯填料、石墨填料 |
|
10 |
填料压套 |
2Cr13、304、316、316L |
|
11 |
压板 |
WCB、CF8、CF8M、CF3M |
电动V型对夹球阀主要外形及连接尺寸
|
公称通径 DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
|
L1 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
|
H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
|
H1 |
根据所配执行机构而定 |
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
b |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
26 |
28 |
|
A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
