阀体
| 阀体形式 | 直通铸造蝶阀 |
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.0、1.6 MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
| 阀板形式 | 垂直板式(蝶形) |
| 流量特性 | 线性 |
执行机构
| 执行器型号 | GT系列、ST系列、AT系列、AW)系列单双作用气动执行器 |
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

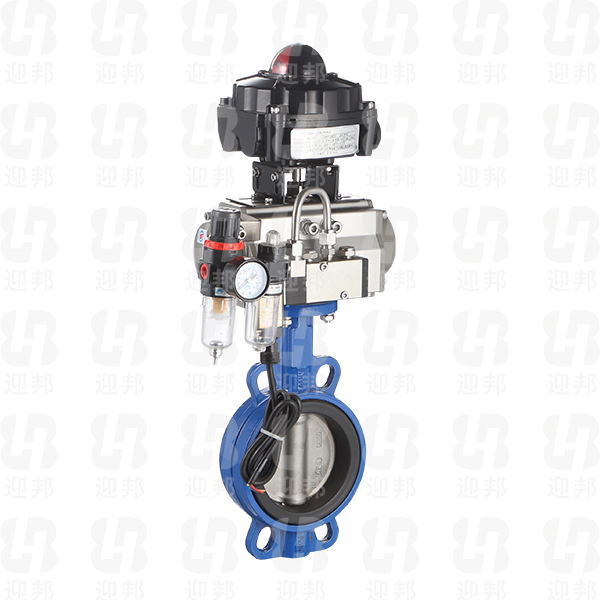

气动衬胶蝶阀 主要性能指标
| 回差 | 带定位器：小于全行程的2% |
| 基本误差 | 带定位器：小于全行程的±2% |
| 泄露量l / h | 符合ANSI B16.104 IV级标准 |
| 可调范围R | 50：1 |
气动衬胶蝶阀 主要零件材料
| 阀体、底座 | 球墨铸钢、铸钢、不锈钢、衬橡胶 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、衬橡胶 |
| 密封圈 | 不锈钢、衬橡胶 |
| 阀杆 | 2Cr13、不锈钢、衬橡胶 |
| 填料 | V型聚四氟乙烯填料、柔性石墨填料 |
气动衬胶蝶阀 密封材料选择
| 密封圈材料代号 | 适用温度 | 适用介质 |
| NR | ≤85℃ | 水、空气、酸碱类 |
| CR | ≤85℃ | 水、煤气、酸碱类 |
| NBR | ≤100℃ | 水、油品 |
| EPDM | ≤120℃ | 水、蒸汽、一般酸碱类 |
| FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
气动衬胶蝶阀 主要性能规范
| 公称通径DN(mm) | 50-1800 | |||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 低压气密试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 弱碱、盐酸、空气、水及各类酸性物质 | |||
气动衬胶蝶阀 主要外形及连接尺寸
| 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| L | 法兰式 | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
| 对夹式 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
| H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
| H1 | 根据所配执行机构而定 | ||||||||||||||||||
| A | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | ||||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | |
