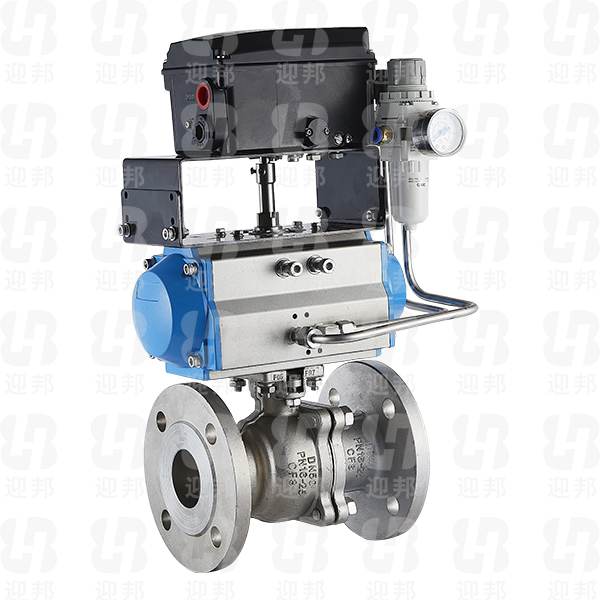

气动法兰球阀

发布时间：2020-08-06 13:01

浏览次数：次

主要零件材质表
序号	零件名称	材质			序号	零件名称	材质
序号	零件名称	C	P4	P6	序号	零件名称	C	P4	P6
1	右阀体	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	11	衬套	PTFE.复合轴承
2	螺母	35	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	12	压盖	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	垫片	PTFE.石墨金属复合垫			13	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
4	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti	14	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
5	阀体	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	15	连接支架	1Gr18Ni9Ti	1Gr18Ni9Ti	1Gr18Ni9Ti
6	阀座	PTFE.尼龙.对位聚苯.金属硬密封			16	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
7	球体	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	17	连接套	35	1Gr18Ni9Ti	1Gr18Ni9Ti
8	阀杆	1Gr13	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	18	气动装置	挤压铝合金
9	垫片	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	19	位置指示器	塑料	塑料	塑料
10	填料	PTFE.柔性石墨

主要外形尺寸-PN16（16bar）
公称通径 [DN]	外形尺寸				连接尺寸						执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	C	f	N-D	执行器型号
15	130	141/159	71/83	204/235	95	65	45	14	2	4-14	XDATD50/XDATE63
20	140	141/159	71/83	209/240	105	75	55	16	2	4-14	XDATD50/XDATE63
25	150	159/211	83/95	214/256	115	85	65	16	2	4-14	XDATD63/XDATE75
32	165	159/248	83/107	257/277	135	100	78	18	2	4-18	XDATD63/XDATE88
40	180	211/248	95/107	274/292	145	110	85	18	3	4-18	XDATD75/XDATE88
50	200	248/269	107/123	290/300	160	125	100	20	3	4-18	XDATD88/XDATE100
65	220	248/315	107/141	310/335	180	145	120	20	3	4-18	XDATD88/XDATE115
80	250	269/345	123/152	346/368	195	160	135	20	3	8-18	XDATD100/XDATE125
100	280	345/409	152/172	378/410	215	180	155	22	3	8-18	XDATD125/XDATE145
125	320	409/550	172/215	425/450	245	210	185	22	3	8-18	XDATD145/XDATE190
150	360	550/600	215/240	468/531	280	240	210	24	3	8-22	XDATD190/XDATE210
200	400	600/633	240/262	583/618	335	295	265	24	3	12-22	XDATD210/XDATE240
备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化

主要外形尺寸-PN25（25bar）
公称通径 [DN]	外形尺寸				连接尺寸						执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	C	f	N-D	执行器型号
15	130	141/159	71/83	204/235	95	65	46	14	2	4-14	XDATD50/XDATE63
20	140	141/159	71/83	209/240	105	75	56	16	2	4-14	XDATD50/XDATE63
25	150	159/211	83/95	257/265	115	85	65	16	2	4-14	XDATD63/XDATE75
32	165	211/248	95/107	269/287	140	100	76	18	3	4-18	XDATD75/XDATE88
40	180	248/269	95/107	282/292	150	110	84	18	3	4-18	XDATD75/XDATE88
50	200	248/345	107/123	290/325	165	125	99	20	3	4-18	XDATD88/XDATE100
65	220	269/345	107/152	310/357	185	145	118	22	3	8-18	XDATD88/XDATE125
80	250	345/409	152/172	346/368	200	160	132	24	3	8-18	XDATD125/XDATE145
100	280	345/438	152/187	418/443	235	190	156	24	3	8-22	XDATD125/XDATE160
125	320	438/550	187/215	460/503	270	220	184	26	3	8-26	XDATD160/XDATE190
150	360	550/600	215/240	518/563	300	250	211	28	3	8-26	XDATD190/XDATE210
200	400	633/730	262/330	583/618	360	310	274	30	3	12-26	XDATD240/XDATE270

主要外形尺寸-PN40（40bar）
公称通径 [DN]	外形尺寸				连接尺寸							执行器型号
公称通径 [DN]	L	L1	L2	H	D	D1	D2	D3	C	F	N-D	执行器型号
15	130	141/159	71/83	204/235	95	65	46	40x4	14	2	4-14	XDATD50/XDATE63
20	140	159/211	83/95	240/252	105	75	56	51x4	16	2	4-14	XDATD63/XDATE75
25	150	211/248	95/107	257/265	115	85	65	58x4	16	2	4-14	XDATD75/XDATE88
32	180	211/248	95/107	269/287	140	100	76	66X4	18	3	4-18	XDATD75/XDATE88
40	200	248/269	107/123	282/292	150	100	84	76X4	18	3	4-18	XDATD88/XDATE100
50	220	248/315	107/141	300/325	165	125	99	88X4	20	3	4-18	XDATD88/XDATE115
65	250	269/345	123/152	335/357	185	145	118	110X4	22	3	8-18	XDATD100/XDATE125
80	280	345/409	152/172	368/400	200	160	132	121X4	24	3	8-18	XDATD125/XDATE145
100	320	409/438	172/187	418/506	235	190	156	150X4.5	24	3	8-22	XDATD145/XDATE160
125	400	550/600	215/240	445/548	270	220	184	176X4.5	26	3	8-26	XDATD190/XDATE210
150	400	600/633	215/262	563/598	300	250	211	204X4.5	28	3	8-26	XDATD210/XDATE240
200	502	730	330	636/666	375	320	284	260X4.5	34	3	12-30	XDATD270
